METCAL MicroFine - Máy hàn thiếc, tay gắp nhíp CV-5260

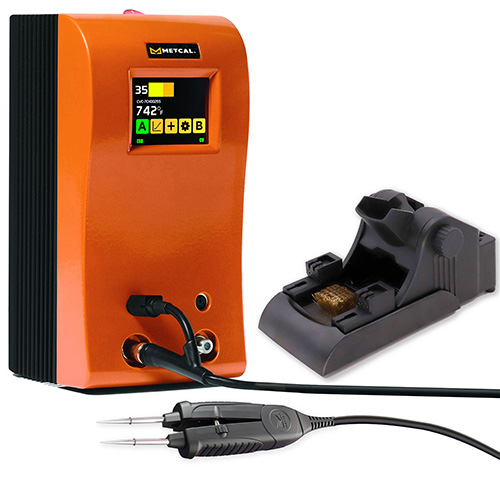

Hệ thống nhíp CV-5260 MicroFine

Giải quyết những thách thức lớn nhất về hàn vi mô với các hệ thống được các ngành công nghiệp đòi hỏi cao nhất sử dụng.

Hệ thống Xác thực™ Kết nối Metcal CV-5260 kết hợp hiệu suất hàn tiên tiến với xác minh quy trình theo thời gian thực để đảm bảo mối hàn chất lượng cao và nhất quán. Với công nghệ Xác thực Kết nối được cấp bằng sáng chế của Metcal, hệ thống đánh giá chất lượng mối hàn bằng cách giám sát quá trình hình thành hợp chất liên kim loại và cung cấp phản hồi tức thì cho người vận hành trong quá trình hàn. Được thiết kế cho các ứng dụng sản xuất điện tử chính xác, tái chế và sửa chữa, CV-5260 nâng cao kiểm soát quy trình, giảm biến động và cải thiện khả năng truy xuất nguồn gốc, khiến nó trở thành giải pháp lý tưởng cho các tổ chức tập trung vào đảm bảo chất lượng và độ tin cậy sản xuất.

Điểm nổi bật của sản phẩm

• Cổng đồng thời kép cho hai người dùng hoặc một người dùng với hai ứng dụng

• Bộ nguồn siêu nạp CV-5200 giải quyết mượt mà các thách thức của các linh kiện khối lượng lớn, bo mạch đa lớp và hàn không chì.

• Hệ thống tiêu chuẩn ngành của Metcal, hiện với tay cầm và nhíp nhỏ nhất từ trước đến nay

• Dòng hộp hàn MFTC & MFT mới - đường kính nhỏ nhất, hình dạng xuống đến 0.1 mm

• Hộp 600 Series (675°F / 357°C), 700 Series (775 °F / 413 °C) và 800 Series (875 °F / 468 °C) có sẵn với nhiều kiểu dáng khác nhau

• Tương thích với tất cả các hệ thống hàn dòng CV

• Lắp và tháo hộp đạn rảnh tay

• Cân chỉnh đầu nhíp rảnh tay

• Lý tưởng để làm việc với các linh kiện vi mô đến 01005

Cơ bắp: Nguồn điện công suất CV-5200

Bộ nguồn CV-5200 có sức mạnh và hiệu suất của MX-5200 cổ điển, cùng với công nghệ Xác thực™ Kết nối đột phá của Metcal.

Độ dày hợp chất liên kim rất quan trọng trong việc hình thành mối hàn. Xác thực™ kết nối (CV) đánh giá chất lượng mối hàn bằng cách tính toán sự hình thành hợp chất liên kim loại và cung cấp phản hồi vòng kín cho người vận hành. CV cung cấp phản hồi cho người vận hành qua vòng đèn LED tích hợp trong tay cầm tay. Nó loại bỏ rủi ro liên quan đến các biến số liên quan đến hoạt động hàn và loại bỏ việc xác định thành công hay thất bại của mối hàn tốt khỏi tay người vận hành.

CV bổ sung cho kỹ năng của người vận hành trong việc đánh giá chất lượng mối hàn bằng cách giới thiệu một phương pháp khách quan để đánh giá chất lượng mối hàn. Cách tiếp cận hệ thống và khách quan này cung cấp tính lặp lại và tiêu chuẩn đo lường được cho quá trình hàn.

• Công nghệ Power-on-Demand SmartHeat®

• Công nghệ IMC Validation™ Connection được cấp bằng sáng chế

• Màn hình cảm ứng màu 2.8" với đồ họa nổi bật

• Cổng truyền thông để nâng cấp dữ liệu truy xuất quy trình và firmware

• Hiển thị nhiệt độ đầu mũi chính xác

• Đồng hồ đo công suất ròng tích hợp và biểu đồ công suất

• Công nghệ Chip-in-Cartridge được cấp bằng sáng chế

• Giao tiếp hai chiều vòng kín

• Lưu trữ và ghi lại thuộc tính hộp mực

• Cung cấp thông tin truy xuất nguồn gốc

• Bảo vệ nguồn điện khỏi các hộp mực không tuân thủ

• Tương thích ngược với nguồn điện MX Series

• Bảo vệ bằng mật khẩu

Tay cầm MicroFine: Bàn Ủi Đơn & Nhíp

Để làm việc dưới kính hiển vi, người vận hành cần các dụng cụ nhẹ, cân bằng tốt, nhỏ gọn và mạnh mẽ. Giờ đây họ có thể tận dụng sức mạnh và khả năng lặp lại của hệ thống hàn CV hiện có dưới kính hiển vi như chưa từng có trước đây - với Metcal MicroFine.

Xem Hướng dẫn sử dụng CV-MF Handpiece & CV-MF Tweezer để biết thêm thông tin

Tay cầm MicroFine CV-H9-MFH

• Trọng lượng nhẹ < 12 gm

• Thiết kế cân bằng và công thái học với chiều dài chỉ 115 mm

• Tay cầm đệm có thể thay thế để tăng thêm sự thoải mái

• Độ dày cáp chỉ 3,5 mm, giúp dễ dàng thao tác hơn

• Cáp dài 2 mét để tăng tính linh hoạt

• Bàn làm việc cho phép lắp và tháo đầu mũi rảnh tay, lưu trữ hộp mực và nhiều hơn nữa

• Nhiều kích thước hộp đạn, xuống đến 0,1 mm

• Các hình dạng đạn có sẵn bao gồm đục, hình nón, tầm với hình nón, cong hình nón, tầm cong hình nón, móng và khe đục

Nhíp MicroFine CV-H10-MFT

• Căn chỉnh đầu mũi có thể điều chỉnh

• Khoảng cách ngang: 1206 – 01005

• Trọng lượng nhẹ < 30 gm

• Cân bằng tốt và tiện lợi với chiều dài chỉ 98 mm

• Độ dày cáp chỉ 3,5 mm, giúp dễ dàng thao tác hơn

• Cáp dài 2 mét để tăng tính linh hoạt

• Bàn làm việc cho phép chèn, tháo và căn chỉnh đầu mũi rảnh tay, lưu trữ hộp cartridge và nhiều hơn nữa

• Nhiều kích thước hộp đạn xuống đến 0,1 mm

• Các hình dạng đạn có sẵn bao gồm đục, Power Wedge/Blade và Conical Bent

Hộp mực MicroFine

Hệ thống hàn CV Series của Metcal sử dụng công nghệ nhiệt độ cố định SmartHeat để đảm bảo gia nhiệt nhanh chóng và chính xác trong mọi ứng dụng.

Hộp mực của chúng tôi được thiết kế để sử dụng ở một nhiệt độ duy nhất, được xác định trước. Nhiệt độ được lựa chọn dựa trên các ứng dụng sản xuất công nghiệp phổ biến, cũng như đặc tính của thiếc hàn và phản ứng của nó với các nhiệt độ khác nhau. Nhiệt độ đầu hộp được duy trì nhờ sự kết hợp giữa gia nhiệt cảm ứng và khoa học luyện kim của SmartHeat, giúp nhiệt độ của từng loại được cố định ở cấp độ phân tử.

Hộp mực MicroFine có sẵn ở ba nhiệt độ:

• Dòng 600: (675 °F/357 °C) Dành cho các ứng dụng nhạy cảm với nhiệt độ

• Dòng 700: (775 °F/413 °C) Dùng cho hầu hết các ứng dụng chung

• Dòng 800: (875 °F/468 °C) Dành cho các ứng dụng đòi hỏi nhiệt độ cao

Xem Hướng dẫn Hộp mực MicroFine để biết thêm thông tin.

Giá đỡ MicroFine

Với các hệ thống MicroFine mới, các bàn làm việc được cập nhật với các tính năng hữu ích như:

• Tháo hộp mực rảnh tay

• Căn chỉnh đầu mũi rảnh tay

• Bàn chải làm sạch đầu bằng đồng có thể thay thế

• Bể thu gom rác dễ đổ

• Lưu trữ hộp hàn

• Giá đỡ điều chỉnh được

Có gì trong hộp vậy?

• (1) Nguồn điện CV-PS5200

• (1) Cầm cầm CV-H10-MFT MicroFine Tweezer

• (1) Giá đỡ MFT-WS10

• (1) Giá đỡ dây AC-MFCH

• (1) Miếng lót hộp mực

• (1) Cáp nguồn MX-PC1

• (1) Hướng dẫn sử dụng dòng CV-5200

• (1) Hướng dẫn sử dụng Nhíp MicroFine CV-H10-MFT
