METCAL MicroFine - Máy hàn thiếc hoàn chỉnh CV-5262
Hệ thống máy hàn hoàn chỉnh MicroFine CV-5262
Giải quyết những thách thức lớn nhất về hàn vi mô với các hệ thống được các ngành công nghiệp đòi hỏi cao nhất sử dụng.
Hệ thống Xác thực™ Kết nối Metcal CV-5262 kết hợp hiệu suất hàn tiên tiến với xác minh quy trình theo thời gian thực để đảm bảo mối hàn ổn định và chất lượng cao. Với công nghệ Xác thực Kết nối được cấp bằng sáng chế của Metcal, hệ thống đánh giá chất lượng mối hàn bằng cách giám sát quá trình hình thành hợp chất liên kim loại và cung cấp phản hồi tức thì cho người vận hành trong quá trình hàn. Được thiết kế cho các ứng dụng sản xuất điện tử chính xác, tái chế và sửa chữa, CV-5262 nâng cao kiểm soát quy trình, giảm biến động và cải thiện khả năng truy xuất nguồn gốc, khiến nó trở thành giải pháp lý tưởng cho các tổ chức tập trung vào đảm bảo chất lượng và độ tin cậy sản xuất.
Điểm nổi bật của sản phẩm
Cổng đồng thời kép cho hai người dùng hoặc một người dùng với hai ứng dụng
Bộ nguồn siêu nạp CV-5200 giải quyết mượt mà các thách thức của các linh kiện khối lượng lớn, bo mạch đa lớp và hàn không chì.
Hệ thống tiêu chuẩn ngành của Metcal, hiện với tay cầm và nhíp nhỏ nhất từ trước đến nay
Dòng hộp hàn MFTC & MFT mới - đường kính nhỏ nhất, hình dạng xuống đến 0.1 mm
Hộp 600 Series (675°F / 357°C), 700 Series (775 °F / 413 °C) và 800 Series (875 °F / 468 °C) có sẵn với nhiều kiểu dáng khác nhau
Tương thích với tất cả các hệ thống hàn dòng CV
Lắp và tháo hộp đạn rảnh tay
Cân chỉnh đầu nhíp rảnh tay
Lý tưởng để làm việc với các linh kiện vi mô đến 01005
Cơ bắp: Nguồn điện công suất CV-5200
Bộ nguồn CV-5200 có sức mạnh và hiệu suất của MX-5200 cổ điển, cùng với công nghệ Xác thực™ Kết nối đột phá của Metcal.
Độ dày hợp chất liên kim rất quan trọng trong việc hình thành mối hàn. Xác thực™ kết nối (CV) đánh giá chất lượng mối hàn bằng cách tính toán sự hình thành hợp chất liên kim loại và cung cấp phản hồi vòng kín cho người vận hành. CV cung cấp phản hồi cho người vận hành qua vòng đèn LED tích hợp trong tay cầm tay. Nó loại bỏ rủi ro liên quan đến các biến số liên quan đến hoạt động hàn và loại bỏ việc xác định thành công hay thất bại của mối hàn tốt khỏi tay người vận hành.
CV bổ sung cho kỹ năng của người vận hành trong việc đánh giá chất lượng mối hàn bằng cách giới thiệu một phương pháp khách quan để đánh giá chất lượng mối hàn. Cách tiếp cận hệ thống và khách quan này cung cấp tính lặp lại và tiêu chuẩn đo lường được cho quá trình hàn.
Công nghệ Power-on-Demand SmartHeat®
Công nghệ IMC Validation™ Connection được cấp bằng sáng chế
Màn hình cảm ứng màu 2.8" với đồ họa nổi bật
Cổng truyền thông để nâng cấp dữ liệu truy xuất quy trình và firmware
Hiển thị nhiệt độ đầu mũi chính xác
Đồng hồ đo công suất ròng tích hợp và biểu đồ công suất
Công nghệ Chip-in-Cartridge được cấp bằng sáng chế
Giao tiếp hai chiều vòng kín
Lưu trữ và ghi lại thuộc tính hộp mực
Cung cấp thông tin truy xuất nguồn gốc
Bảo vệ nguồn điện khỏi các hộp mực không tuân thủ
Tương thích ngược với nguồn điện MX Series
Password protection
MicroFine Handpieces: Single Iron & Tweezer
For work under the microscope, operators need tools that are light, well-balanced, small, and powerful. Now they can leverage the power and repeatability of your existing CV soldering systems under the microscope like never before - with Metcal MicroFine.
See the CV-MF Handpiece User Guide & CV-MF Tweezer User Guide for more information
MicroFine Handpieces CV-H9-MFH
Lightweight at < 12 gm
Well-balanced and ergonomic at only 115 mm long
Replaceable cushion grip for added comfort
Only 3.5 mm cable thickness, for easier handling
2-meter cable for more versatility
Workstand enables hands-free tip insertion & removal, cartridge storage, and more
Many cartridge sizes, down to 0.1 mm
Available cartridge geometries include Chisel, Conical, Conical Reach, Conical Bent, Conical Bent Reach, Hoof, and Chisel Slot
MicroFine Tweezers CV-H10-MFT
Adjustable tip alignment
Horizontal gap: 1206 – 01005
Lightweight at < 30 gm
Well-balanced and ergonomic at only 98 mm long
Only 3.5 mm cable thickness, for easier handling
2-meter cable for more versatility
Workstand enables hands-free tip insertion, removal, & alignment, cartridge storage, and more
Many cartridge sizes down to 0.1 mm
Available cartridge geometries include Chisel, Power Wedge/Blade, and Conical Bent
MicroFine Cartridges
Metcal's CV Series Soldering Systems use SmartHeat fixed temperature technology to ensure fast and accurate heating during any application.
Our cartridges are designed for use at a single, pre-determined temperature. The temperatures are chosen based on common, industrial manufacturing applications, and the properties of solder and its reaction to various temperatures. The temperature of the cartridge tip is maintained by SmartHeat's combination of inductive heating and the science of metalurgy, so that the temperature of each is fixed at the molecular level.
MicroFine Cartridges are available at three temperatures:
600 Series: (675 °F/357 °C) For temperature-sensitive applications
700 Series: (775 °F/413 °C) For most general applications
Dòng 800: (875 °F/468 °C) Dành cho các ứng dụng đòi hỏi nhiệt độ cao
Xem Hướng dẫn Hộp mực MicroFine để biết thêm thông tin.
Giá đỡ MicroFine
Với các hệ thống MicroFine mới, các bàn làm việc được cập nhật với các tính năng hữu ích như:
Tháo hộp mực rảnh tay
Căn chỉnh đầu mũi rảnh tay
Bàn chải làm sạch đầu bằng đồng có thể thay thế
Bể thu gom rác dễ đổ
Lưu trữ hộp hàn
Giá đỡ điều chỉnh được

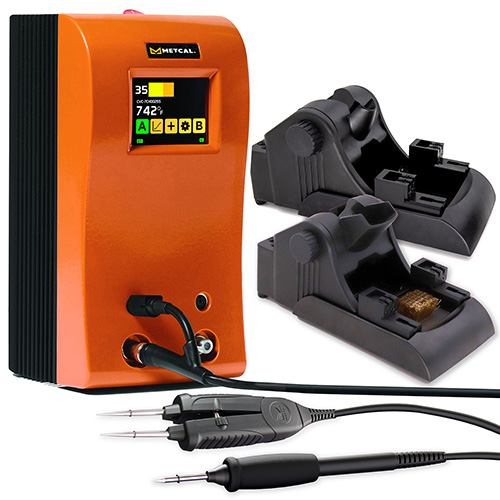

Có gì trong hộp vậy?
(1) Nguồn điện CV-PS5200
(1) Tay cầm bàn là đơn CV-H9-MFH MicroFine
(1) Cầm cầm CV-H10-MFT MicroFine Tweezer
(1) Giá đỡ MFH-WS9
(1) Giá đỡ MFT-WS10
(2) Giá đỡ dây AC-MFCH
(2) Miếng lót hộp mực
(1) Cáp nguồn MX-PC1
(1) Hướng dẫn sử dụng MX-5200 Series
(1) Hướng dẫn sử dụng gậy sắt đơn CV-H9-MFH MicroFine
(1) Hướng dẫn sử dụng Nhíp MicroFine CV-H10-MFT
