MX-5262 MX-MicroFine Complete System

Giải quyết những thách thức lớn nhất về hàn vi mô với các hệ thống được các ngành công nghiệp đòi hỏi cao nhất sử dụng.

Hệ thống Metcal MX-5262 MicroFine là giải pháp hàn lại và hàn chính xác, được thiết kế cho các ứng dụng đòi hỏi độ chính xác cao và kiểm soát quy trình vượt trội. Được thiết kế cho việc hàn vi mô, làm lại linh kiện và lắp ráp điện tử tinh tế, MX-5262 kết hợp công nghệ SmartHeat® tiên tiến với tay cầm công thái học để mang lại khả năng phục hồi nhiệt nhanh, hiệu suất ổn định và sự thoải mái vượt trội cho người vận hành. Lý tưởng cho các bộ phận PCB mật độ cao, linh kiện fine-pitch và điện tử thu nhỏ, Hệ thống MicroFine giúp kỹ thuật viên đạt được mối hàn đáng tin cậy đồng thời giảm thiểu nguy cơ hư hại nhiệt cho các thiết bị nhạy cảm.

Điểm nổi bật của sản phẩm

• Cổng đồng thời kép cho hai người dùng hoặc một người dùng với hai ứng dụng

• Bộ nguồn siêu nạp MX giải quyết mượt mà các thách thức của các linh kiện khối lượng lớn, bo mạch đa lớp và hàn không chì.

• Hệ thống tiêu chuẩn ngành của Metcal, hiện với tay cầm và nhíp nhỏ nhất từ trước đến nay

• Dòng hộp hàn MFTC & MFT mới - đường kính nhỏ nhất, hình dạng xuống đến 0.1 mm

• Hộp 600 Series (675°F / 357°C), 700 Series (775 °F / 413 °C) và 800 Series (875 °F / 468 °C) có sẵn với nhiều kiểu dáng khác nhau

• Tương thích với tất cả các hệ thống hàn MX Series

• Lắp và tháo hộp đạn rảnh tay

• Cân chỉnh đầu nhíp rảnh tay

• Lý tưởng để làm việc với các linh kiện vi mô đến 01005

Cơ bắp: Nguồn điện mạnh MX-5200

MX-5200 Dòng hàn, Tháo hàn và Làm lại tự hào có khả năng kiểm soát nguồn điện và quy trình, với cổng song song cho hai người dùng hoặc một người dùng có hai ứng dụng.

• Một Đồng hồ Công suất Ròng tích hợp hiển thị biểu diễn đồ họa và số về công suất được cấp cho hộp mực.

• Chế độ tiết kiệm nguồn có thể lập trình bằng người dùng: thời gian vào chế độ tiết kiệm nguồn có thể điều chỉnh từ 10 đến 120 phút.

• Ngắt sự cố nối đất: Bộ giám sát nối đất AC phát hiện sự cố nối đất đường dây điện và ngay lập tức cảnh báo người vận hành rồi tắt hệ thống.

• Nguồn điện đa năng: tự động cảm nhận điện áp đường dây đầu vào và điều chỉnh phù hợp, cho phép vận hành toàn cầu mà không cần bộ chuyển đổi hay thay đổi hiệu suất.

• Tương thích đầy đủ với các bộ nâng cấp MX hiện có và trước đây, hộp mực tip, tay cầm và phụ kiện.

Tay cầm MicroFine: Bàn Ủi Đơn & Nhíp

Để làm việc dưới kính hiển vi, người vận hành cần các dụng cụ nhẹ, cân bằng tốt, nhỏ gọn và mạnh mẽ. Giờ đây, chúng có thể tận dụng sức mạnh và khả năng lặp lại của hệ thống hàn MX hiện có dưới kính hiển vi chưa từng có - với Metcal MicroFine.

Xem Hướng dẫn sử dụng MX-MF Handpiece & MX-MF Tweezer để biết thêm thông tin

Tay cầm MicroFine MX-H9-MFH

• Trọng lượng nhẹ < 12 gm

• Thiết kế cân bằng và công thái học với chiều dài chỉ 115 mm

• Tay cầm đệm có thể thay thế để tăng thêm sự thoải mái

• Độ dày cáp chỉ 3,5 mm, giúp dễ dàng thao tác hơn

• Cáp dài 2 mét để tăng tính linh hoạt

• Bàn làm việc cho phép lắp và tháo đầu mũi rảnh tay, lưu trữ hộp mực và nhiều hơn nữa

• Nhiều kích thước hộp đạn, xuống đến 0,1 mm

• Các hình dạng đạn có sẵn bao gồm đục, hình nón, tầm với hình nón, cong hình nón, tầm cong hình nón, móng và khe đục

Nhíp MicroFine MX-H10-MFT

• Căn chỉnh đầu mũi có thể điều chỉnh

• Khoảng cách ngang: 1206 – 01005

• Trọng lượng nhẹ < 30 gm

• Cân bằng tốt và tiện lợi với chiều dài chỉ 98 mm

• Độ dày cáp chỉ 3,5 mm, giúp dễ dàng thao tác hơn

• Cáp dài 2 mét để tăng tính linh hoạt

• Bàn làm việc cho phép chèn, tháo và căn chỉnh đầu mũi rảnh tay, lưu trữ hộp cartridge và nhiều hơn nữa

• Nhiều kích thước hộp đạn xuống đến 0,1 mm

• Các hình dạng đạn có sẵn bao gồm đục, Power Wedge/Blade và Conical Bent

Hộp mực MicroFine

Hệ thống hàn MX Series của Metcal sử dụng công nghệ nhiệt độ cố định SmartHeat để đảm bảo gia nhiệt nhanh chóng và chính xác trong mọi ứng dụng.

Hộp mực của chúng tôi được thiết kế để sử dụng ở một nhiệt độ duy nhất, được xác định trước. Nhiệt độ được lựa chọn dựa trên các ứng dụng sản xuất công nghiệp phổ biến, cũng như đặc tính của thiếc hàn và phản ứng của nó với các nhiệt độ khác nhau. Nhiệt độ đầu hộp được duy trì nhờ sự kết hợp giữa gia nhiệt cảm ứng và khoa học luyện kim của SmartHeat, giúp nhiệt độ của từng loại được cố định ở cấp độ phân tử.

Hộp mực MicroFine có sẵn ở ba nhiệt độ:

• Dòng 600: (675 °F/357 °C) Dành cho các ứng dụng nhạy cảm với nhiệt độ

• Dòng 700: (775 °F/413 °C) Dùng cho hầu hết các ứng dụng chung

• Dòng 800: (875 °F/468 °C) Dành cho các ứng dụng đòi hỏi nhiệt độ cao

Xem Hướng dẫn Hộp mực MicroFine để biết thêm thông tin.

Giá đỡ MicroFine

Với các hệ thống MicroFine mới, các bàn làm việc được cập nhật với các tính năng hữu ích như:

• Tháo hộp mực rảnh tay

• Căn chỉnh đầu mũi rảnh tay

• Bàn chải làm sạch đầu bằng đồng có thể thay thế

• Bể thu gom rác dễ đổ

• Lưu trữ hộp hàn

• Giá đỡ điều chỉnh được

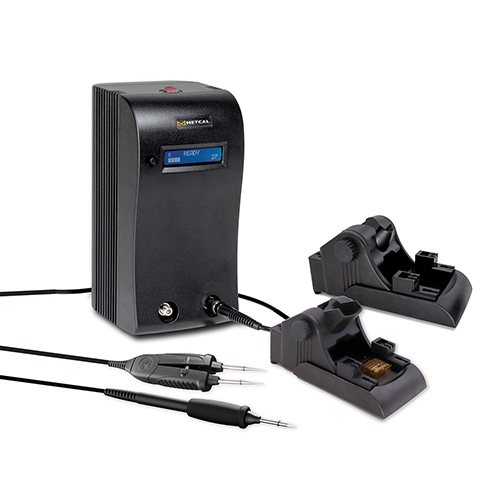

Có gì trong hộp vậy?

• (1) Nguồn điện MX-PS5200

• (1) Tay cầm bàn ủi đơn MX-H9-MFH MicroFine

• (1) Tay cầm MX-H10-MFT MicroFine

• (1) Giá đỡ MFH-WS9

• (1) Giá đỡ MFT-WS10

• (2) Giá đỡ dây AC-MFCH

• (2) Miếng lót hộp mực

• (1) Cáp nguồn MX-PC1

• (1) Hướng dẫn sử dụng MX-5200 Series

• (1) Hướng dẫn sử dụng MX-H9-MFH MicroFine Single-Iron

• (1) Hướng dẫn sử dụng Nhíp MicroFine MX-H10-MFT
