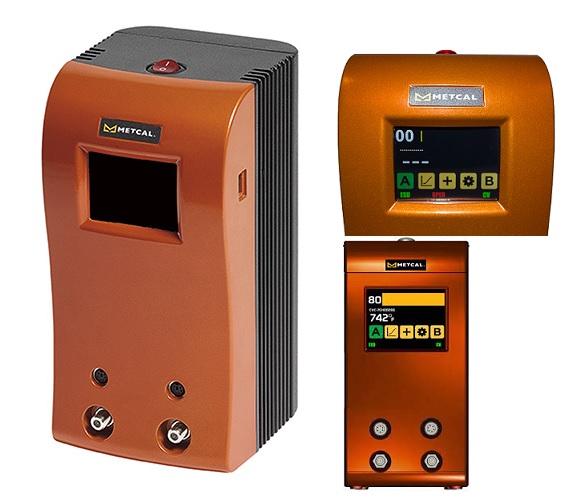

Metcal - Nguồn hàn CV-PS5200 (80W)
Sự miêu tả
Sự đổi mới của Metcal đã dẫn đầu ngành công nghiệp trong nhiều thập kỷ, bắt đầu với công nghệ SmartHeat cảm nhận tải nhiệt và cung cấp ngay lập tức Nguồn điện theo yêu cầu đến mối hàn. Bộ gia nhiệt tự điều chỉnh nhúng cung cấp lượng Công suất phù hợp dựa trên các yêu cầu của mối hàn. Điều này cung cấp một quy trình nhanh chóng, an toàn và có thể lặp lại mà không cần hiệu chuẩn.
Độ dày hợp chất liên kim loại rất quan trọng trong việc hình thành mối nối hàn. Xác nhận kết nối (CV) đánh giá chất lượng của mối hàn bằng cách tính toán sự hình thành hợp chất liên kim loại và cung cấp phản hồi vòng kín cho người vận hành. CV cung cấp thông tin phản hồi cho người điều khiển thông qua vòng đèn LED tích hợp trên tay cầm. Nó có rủi ro liên quan đến các biến liên quan đến hoạt động hàn và loại bỏ việc xác định thành công và thất bại của một mối hàn tốt ra khỏi tay của người vận hành. CV bổ sung cho người vận hành kỹ năng đánh giá chất lượng mối hàn bằng cách giới thiệu một phương pháp đánh giá chất lượng mối hàn khách quan. Cách tiếp cận khách quan và hệ thống này cung cấp khả năng lặp lại và một tiêu chuẩn có thể đo lường được cho quá trình hàn.
Thông số kỹ thuật
Điện áp dòng đầu vào: 100 - 240 VAC, mạch nối đất, 50/60 Hz
Công suất tiêu thụ định mức: 125 W
Công suất đầu ra: Có thể thay đổi, tối đa 80 W. *
Tần số đầu ra: 13,56 MHz
Phương pháp sưởi ấm: Cảm ứng, thông minhHeatR
Màn hình: Màn hình cảm ứng TFT màu 2,8 ”
Độ phân giải màn hình: 320 * 240 RGB
Kích thước màn hình: Đường chéo 2,8 ”
Vùng hoạt động hiển thị: 43,20 x 57,60 mm
Kết nối: 2 đầu nối, chế độ đơn 80 Watt. Nguồn điện ở chế độ kép được chia sẻ động
Giao diện -Giao tiếp / Nâng cấp chương trình cơ sở: Thông qua cổng USB và phần mềm thích hợp với máy tính và cáp tương thích.
Nguồn cung cấp Dim. Rộng x Cao x Cao: 121 x 130 x 235 mm (4,8 "x 3,3" x 9,3 ")
Trọng lượng nguồn điện: 3,35 kg (7,4 lb)
Certi fi cation / Marking: cTUVus, CE
Tiềm năng từ đầu đến đất: <2 mV
Điện trở đầu nối đất: <2 Ohm
Phát hiện mặt đất: Vĩnh viễn
Điện trở suất bề mặt: 105 - 109 Ohm, tiết kiệm ESD
Nhiệt độ không hoạt động Ổn định: 1,1 ° C (2 ° F) trong không khí tĩnh
Độ chính xác nhiệt độ đầu tip: Đáp ứng hoặc vượt quá Tiêu chuẩn IPC J-STD-001
Chiều dài dây nguồn: 183 cm, 18/3 SJT
Bảo hành: 5 năm
Nhiệt độ hoạt động xung quanh: 10 - 40 ° C (50 - 104 ° F)
Tối đa Nhiệt độ bao vây: 55 ° C (131 ° F)
Đặc điểm kỹ thuật hàn bút hàn bút hàn
Chiều dài cáp mảnh bằng tay: 183 cm (72 ”), chống cháy, an toàn ESD
Hand-Piece - Đầu nối RF: Đầu nối nguồn loại F
Bộ phận cầm tay - Đầu nối nguồn LED: DIN 6 chân
Desolder-Pen Specificaton: CV-DS1
Chiều dài cáp mảnh bằng tay: 183 cm (72 ”), chống cháy, an toàn ESD
Hand-Piece - Đầu nối RF: Đầu nối nguồn loại F
Bộ phận cầm tay - Đầu nối nguồn LED: DIN 6 chân
Ống khí: Tiết kiệm ESD
Đặc điểm kỹ thuật nhíp: CV-PTZ
Chiều dài cáp mảnh bằng tay: 183 cm (72 ”), chống cháy, an toàn ESD
Hand-Piece - Đầu nối RF: Đầu nối nguồn loại F
Bộ phận cầm tay - Đầu nối nguồn LED: DIN 6 chân
Bàn làm việc Desolder: CV-W5DS
Tính năng và lợi ích
Công nghệ SmartHeat Power theo yêu cầu
Công nghệ hình thành IMC kết nối được cấp bằng sáng chế
Màn hình cảm ứng màu 2,8 ”với đồ họa đậm nét
Cổng truyền thông cho dữ liệu truy xuất nguồn gốc quy trình và đồ họa phần sụn
Hiển thị nhiệt độ đầu tip chính xác
Đồng hồ đo công suất ròng tích hợp và đồ thị công suất
Công nghệ Chip-in-Cartridge được cấp bằng sáng chế
Giao tiếp hai chiều vòng kín
Lưu trữ và ghi lại các thuộc tính Cartridge
Cung cấp thông tin truy xuất nguồn gốc
Bảo vệ nguồn điện khỏi các hộp mực không phù hợp
Tương thích ngược với Bộ nguồn dòng MX
Mật khẩu bảo vệ
Sản phẩm bao gồm
Nguồn điện CV-PS5200
Hộp mực và Mẹo tương thích với Sản phẩm này
Hộp mực / Mẹo
Tài nguyên bổ sung
Kết nối-Xác thực-CV-Dữ liệu-Trang tính-6-Pager_Final.pdf
Metcal_CV-Cartridges-Catalogue_2018_US.pdf
CV-Manual.pdf
Metcal_CV-Cartridges-Catalogue_2018_US.pdf
