Đổi mới Metcal đã dẫn đầu ngành công nghiệp trong nhiều thập kỷ, bắt đầu với công nghệ SmartHeat® cảm nhận tải nhiệt và ngay lập tức cung cấp năng lượng theo yêu cầu cho mối hàn. Máy sưởi tự điều chỉnh nhúng cung cấp lượng điện năng phù hợp dựa trên các yêu cầu của mối hàn. Điều này cung cấp một quá trình nhanh chóng, an toàn và có thể lặp lại. Độ dày hợp chất intermetallic rất quan trọng trong việc hình thành mối hàn.

Xác nhận™ kết nối (CV) đánh giá chất lượng của mối hàn bằng cách tính toán sự hình thành hợp chất intermetallic và cung cấp phản hồi vòng kín cho người vận hành. CV cung cấp phản hồi cho người vận hành thông qua vòng đèn LED được tích hợp vào tay cầm. Nó chấp nhận rủi ro liên quan đến các biến liên quan đến hoạt động hàn và loại bỏ việc xác định thành công và thất bại của một mối hàn tốt ra khỏi tay người vận hành. CV bổ sung cho kỹ năng của người vận hành để đánh giá chất lượng của mối hàn bằng cách giới thiệu một phương pháp khách quan để đánh giá chất lượng mối hàn. Cách tiếp cận có hệ thống và khách quan này cung cấp khả năng lặp lại và một tiêu chuẩn có thể đo lường được cho quá trình hàn.

Mô-đun Metcal CV-IOT Gateway với hệ thống Xác thực™ Kết nối Metcal cho phép bạn nắm bắt dữ liệu năng suất theo thời gian thực và theo dõi các sự kiện hàn khi chúng xảy ra. Dễ dàng truy cập vào dữ liệu thu được để kiểm soát quy trình thời gian thực và truy xuất nguồn gốc của quá trình hàn.

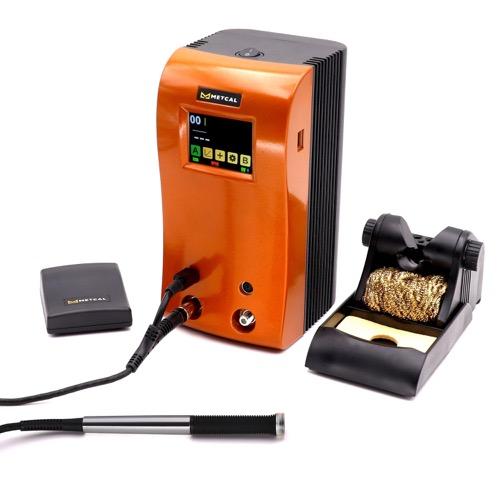

Hệ thống xác nhận™ kết nối CV-5210 80 Watt

Điện áp đường dây đầu vào:	100-240 VAC, mạch nối đất, 50 / 60Hz
Công suất tiêu thụ định mức:	125 W
Công suất ra:	Có thể thay đổi, tối đa 80 W.*
Tần số đầu ra:	13.56 MHz
Phương pháp sưởi ấm:	Cảm ứng, SmartHeat®
Trưng bày:	Màn hình cảm ứng TFT màu 2,8 "
Độ phân giải màn hình:	320 * 240 RGB
Kích thước màn hình:	Đường chéo 2.8"
Kết nối:	2 đầu nối, chế độ đơn 80 Watt. Nguồn điện chế độ kép được chia sẻ động
Nâng cấp giao diện-giao tiếp/chương trình cơ sở:	Qua cổng USB và phần mềm thích hợp với máy tính và cáp tương thích.
Nguồn điện Dim. W x D x H:	121 x 130 x 235 mm (4,8" x 3,3" x 9,3")
Trọng lượng cung cấp điện:	3,35 kg (7,4 lb)
Chứng nhận / Đánh dấu:	cTUVus, CE
Tiềm năng tip-to-Ground:	< 2 mV
Điện trở Tip-to-Ground:	< 2 Ohm
Phát hiện mặt đất:	Vĩnh viễn
Độ chính xác nhiệt độ đầu:	Đáp ứng hoặc vượt quá Tiêu chuẩn IPCJ-STD-001

Mô-đun cổng CV-IOT

Kích thước:	70 mm x 55 mm
Lớp PCB:	8 lớp
Cung cấp điện:	5 V/1 A
Công suất tiêu thụ:	5 V / 0,25 Một
Nhiệt độ làm việc:	0 °C ~ 70 °C
Ứng dụng mục tiêu:	IoT
CPU:	MCIMX6
DDR3:	256 MB (Hỗ trợ tối đa 2 GB)
Đèn flash NAND:	256 MB (Hỗ trợ 512 MB/1 GB)
Ethernet:	1 x 10/100 Mbps
USB:	1 x Máy chủ USB, 1 x Thiết bị Micro USB

Hệ thống hàn CV-5210

• Công nghệ SmartHeat® Power-on-Demand
• Xác thực® kết nối được cấp bằng sáng chế Công nghệ hình thành IMC
• Màn hình cảm ứng màu 2,8" với đồ họa đậm
• Cổng giao tiếp để truy xuất nguồn gốc quy trình, dữ liệu và cập nhật chương trình cơ sở
• Hiển thị nhiệt độ đầu chính xác
• Tích hợp NetPower Meter và biểu đồ công suất
• Công nghệ Chip-in-Cartridge được cấp bằng sáng chế
• Giao tiếp hai chiều vòng kín

Mô-đun CV-IOT

• Ghi lại tất cả dữ liệu hàn của bạn
• Cung cấp quyền truy cập vào các báo cáo động hoặc tĩnh có thể được tạo cục bộ hoặc bất cứ nơi nào trên thế giới
• Cắm trực tiếp vào mạng của bạn
• Bảng điều khiển trực quan cho phép bạn xem các sự kiện hàn, tuổi thọ đầu, cập nhật sàn sản xuất làm nổi bật số lượng trạm đang bật / tắt, sự kiện lỗi nối đất và tổng số mối hàn theo trạm
• Dữ liệu được tạo trong thời gian thực
• Dễ dàng xem nhanh năng suất và trạng thái hệ thống
• Tinh chỉnh chế độ xem dữ liệu thông qua bộ lọc và cấu hình người dùng
• Khả năng tải dữ liệu chi tiết của bạn xuống tệp CSV để đánh giá và tạo truy vấn
• Dễ dàng thêm máy quét mã vạch (không bao gồm) để quét bảng PCB hoặc các mặt hàng khác
