MRS-1100A
Hệ thống làm lại mô-đun, nâng cao

Màu Đen
  • Màu Đen

MRS-1100A
Hệ thống làm lại mô-đun, nâng cao

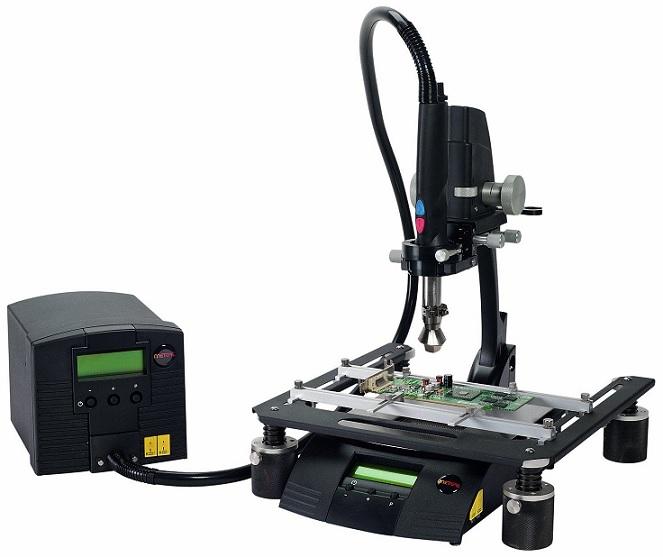

Hệ thống làm lại mô-đun MRS-1100A là một hệ thống làm lại đối lưu tích hợp để loại bỏ và điều chỉnh lại các thành phần BGA / CSP và SMT. MRS-1100A bao gồm một công cụ đối lưu, một bộ gia nhiệt sơ bộ, một giá đỡ dụng cụ có thể điều chỉnh và một giá đỡ bảng tự do để tạo ra một hệ thống làm lại được hỗ trợ thủ công. Một loạt các vòi phun, nhắm mục tiêu đến nhiều ứng dụng khác nhau tạo ra sản phẩm cung cấp cho hệ thống này. Với các tính năng tiêu chuẩn như khả năng lập trình, màn hình kỹ thuật số, lưu trữ chương trình lên đến 50 cấu hình, hệ thống này không chỉ linh hoạt mà còn dễ dàng và hiệu quả để làm việc. Có sẵn các lựa chọn giá đỡ bo mạch và phụ kiện giúp hệ thống có khả năng xử lý nhiều kích cỡ PCB. MRS-1100A cho phép bạn lựa chọn sử dụng khả năng định hình nhúng có thể được cấu hình để hoạt động ở nhiệt độ cố định hoặc tùy chọn lập trình bốn vùng. Thiết bị cũng cho phép kiểm soát nhiệt độ ở đầu ra nhiệt (bên trong) hoặc ở bo mạch (bên ngoài). Chức năng điều khiển “bên ngoài” sử dụng một cặp nhiệt điện có thể được đặt trên bo mạch hoặc một thành phần

Thông số kỹ thuật

Điện áp đầu vào: 100 - 240 VAC, 50/60 Hz

Công suất định mức: 600 W

Nhiệt độ xung: Lên đến 450 ° C (840 ° F)

Phương pháp sưởi ấm: Đối lưu

Lưu lượng gió: 5 - 25 l / phút

Mức ồn: <55 dBA ở luồng gió tối đa

Điện trở suất bề mặt: 107 - 1011 Ohm

Bơm chân không cho các thành phần nhận hàng: 381 mm Hg (15 "Hg)

Màn hình: LCD, 20 X 4 phân đoạn hiển thị

Chế độ hoạt động: Thiết lập, Chạy, Thủ công, Thiết lập Hoạt động

Cấu hình hàn có thể so sánh được: 50

Kích thước W x D x H: 178 x 229 x 152 mm (7 "x 9" x 6 ")

Trọng lượng: 5,4 kg (12 lb)

Chứng nhận / Đánh dấu: TUV, CE

Nhiệt độ bảo quản: 0-50 ° C (32 - 122 ° F)

Chiều dài dây nguồn: 183 cm, 18/3 SJT

Bảo hành 1 năm





Điện áp đầu vào: 100 - 240 VAC, 50/60 Hz

Công suất định mức: 1200 W

Nhiệt độ xung: 25 - 400 ° C (77 - 752 ° F)

Phương pháp sưởi ấm: Đối lưu

Lưu lượng gió: 538 l / phút (19 cfm)

Mức ồn: Thấp

Màn hình: LCD, 20 X 4 phân đoạn hiển thị

Chế độ hoạt động: Thiết lập, Chạy, Thủ công, Thiết lập Hoạt động

Kích thước W x D x H: 203 x 330 x 76 mm (8 "x 13" x 3 ")

Trọng lượng: 3,4 kg (7,5 lb)

Chứng nhận / Đánh dấu: cTUVus, CE

Nhiệt độ hoạt động xung quanh: 0 - 50 ° C (32 - 122 ° F)

Nhiệt độ bảo quản: -10 - 60 ° C (14 - 140 ° F)

Chiều dài dây nguồn: 183 cm, 18/3 SJT

Bảo hành 1 năm

Tính năng và lợi ích

Màn hình kỹ thuật số để cài đặt nhiệt độ có thể lặp lại và kiểm soát cấu hình

Điều khiển tự động bộ gia nhiệt sơ bộ để vận hành đơn giản

Dễ dàng tạo hồ sơ để người vận hành có thể lặp lại

Tích hợp hút chân không để dễ dàng loại bỏ các thành phần

Cầm tay hoặc giá đỡ dụng cụ được gắn để tạo sự thoải mái cho người vận hành

Chế độ thủ công để thiết lập nhanh chóng

Cặp nhiệt điện bên ngoài để thiết lập và xác minh quy trình

Luồng không khí được kiểm soát kỹ thuật số cho kết quả lặp lại

Các điều khiển X, Y, Z và Theta để căn chỉnh thành phần

Giá đỡ PCB có thể điều chỉnh để thay đổi dễ dàng

Tự động nâng chân không vào cuối chu kỳ

Khóa mật khẩu của các cấu hình được lập trình

Sản phẩm bao gồm

4 thành phần của MRS-1100A là:

Công cụ đối lưu cầm tay có thể lập trình HCT-1000.

Bộ làm nóng sơ bộ có thể lập trình PCT-1000.

Giá đỡ dụng cụ có thể điều chỉnh ATH-1100A.

BH-2000 Hội đồng quản trị tự do
